ARQUITECTURA DE EQUIPOS PORTATILES

LOS COMPUTADORES PORTATILES



es un computador pequeño, ligero y facil de llevar a cualquier parte, el cual posse un teclado, un mouse y una pantalla incorporada.

Todos los dispositivos al interior de este son miniautorizados.


Como su nombre lo dice es portable.


DESMONTE MICROPROCESADOR

Al igual que las maquinas de escritorio, a los portátiles también les tenemos que realizar un mantenimiento preventivo.
Explicaremos el desmonte de un portátil.
Conozcas paso a paso los componentes de este y como lo podemos manipular.

a. VISUALIZAMOS los tornillos o ganchos que sujetan la tapa y el chasis del equipo y lo retiramos.



b. UBICAMOS donde está el procesador por medio del disipador de calor, ya que varia el tamaño dependiendo del equipo, en los portátiles más modernos la cubierta es más grande, y luego de visualizar el procesador nos dirigimos a retirar los tornillos que sujetan el procesador.




c. INICIAMOS el retiro del ventilador que forma parte del sistema de refrigeramiento, ya que este absorbe el calentamiento que genera el microprocesador por medio de una tubería de cobre que contiene esto. Primero debemos retirar el ventilador para poder levantar la tubería de cobre.

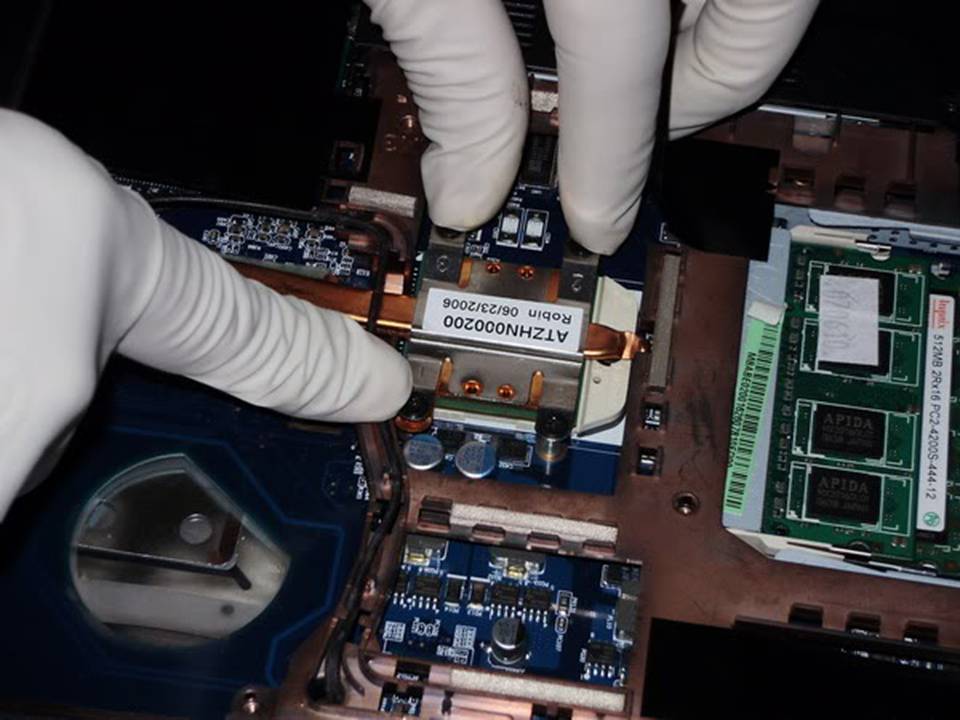

d. RETIRO del disipador de calor del microprocesador.
Como puedes observar en la imagen, el disipador de calor es una estructura metálica de cobre, que esta comunica a la rejilla en la parte superior del microprocesador y esta va fija con 4 tornillos sobre el microprocesador, y ya retirados los tornillos podemos tener acceso al microprocesador.





e. DESMONTAJE DEL MICROPROCESADOR.
El microprocesador esta fijo a una base por medio de un tornillo pequeño que soporta toda la base, para retirar el microprocesador el tornillo se debe girar en un Angulo de 90 grados






DESMONTE PLACA MADRE

a. continuación explicaremos como desmostar la placa madre siguiendo los siguientes pasos:

Primero paso. Retiramos la batería del equipo. Como lo hemos dicho anteriormente, es necesario que el equipo no tenga ninguna fuente de energía.

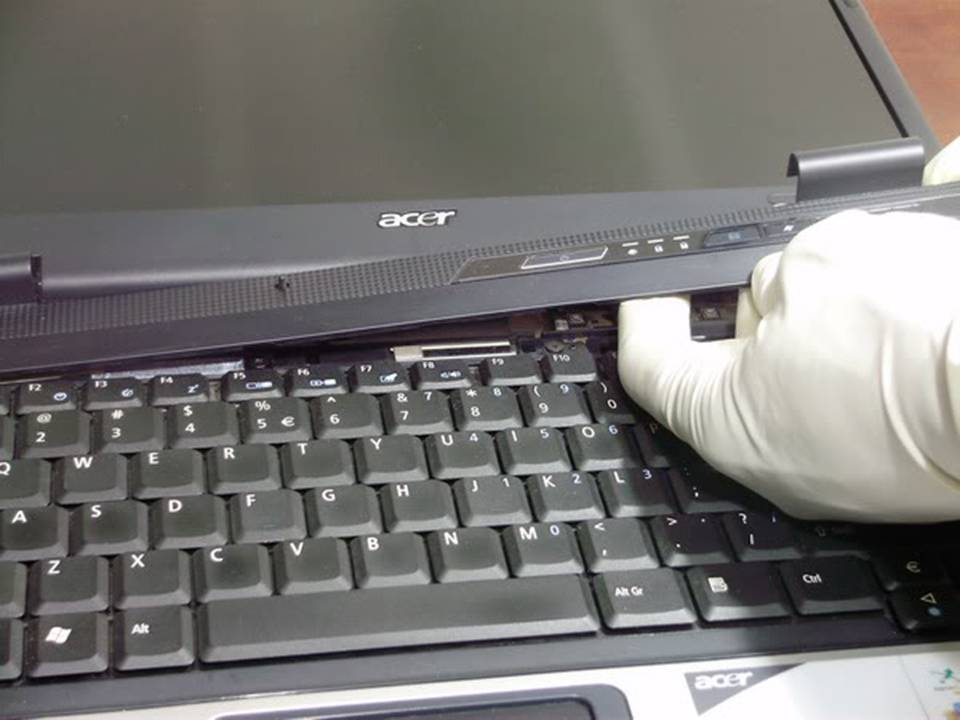

Segundo paso. Retiramos la pantalla del equipo. Lo primero que debemos hacer es retirar la tapa que cubre las bisagras y los leds del equipo, como método de precaución se recomienda tapar con un trapo o tela la pantalla del equipo para evitar que se raye o se maltrate la pantalla.





Soltar las bisagras de la pantalla. Luego retiramos los tornillos que sujetan las dos bisagras de la pantalla a la base del portátil.




Desconexión eléctrica de la pantalla y retiro de la misma. ya retirada la tapa de los leds tenemos que ubicar el cable de alimentación de energía a la pantalla para desconectarla de la de la placa madre. Se desconecta el cable y se separa la pantalla de la base del portátil, para poderlo manipular con mas facilidad.



DESMONTE DEL TECLADO

El teclado se encuentra sujetado mediante tornillos y pestañas plásticas a la base del portátil.
Luego de retirar los tornillos hay que desconectar el cable plano de señales que une eléctricamente al teclado con la placa madre.



DESMONTE TOUCH PAD

Después de haber desconectado el teclado, descoenctamos el cable plano de señales que comunica el touch pad (mouse incorporado del portátil) con la placa madre.


Precausion: El cable de señales del Touch pad es muy delicado, hay que evitar que los finos hilos de conducción se desprendan al volverlo a conectar en la placa madre.

y por ultimo retiramos los tornillos que encontramos en el cuerpo del portátil

DESMONTAR EL DISCO DURO.

El disco duro lo encontramos cubierto por una tapa sujetada por tornillos, luego debemos observar si hay un tornillo sujeto a la placa madre para así proceder a retirar la tapa. El disco duro se encuentra conectado a la placa madre a presión a través de sus pines con el conector o ranura en la placa madre.


DEMONTAR LA UNIDA OPTICA DVD.

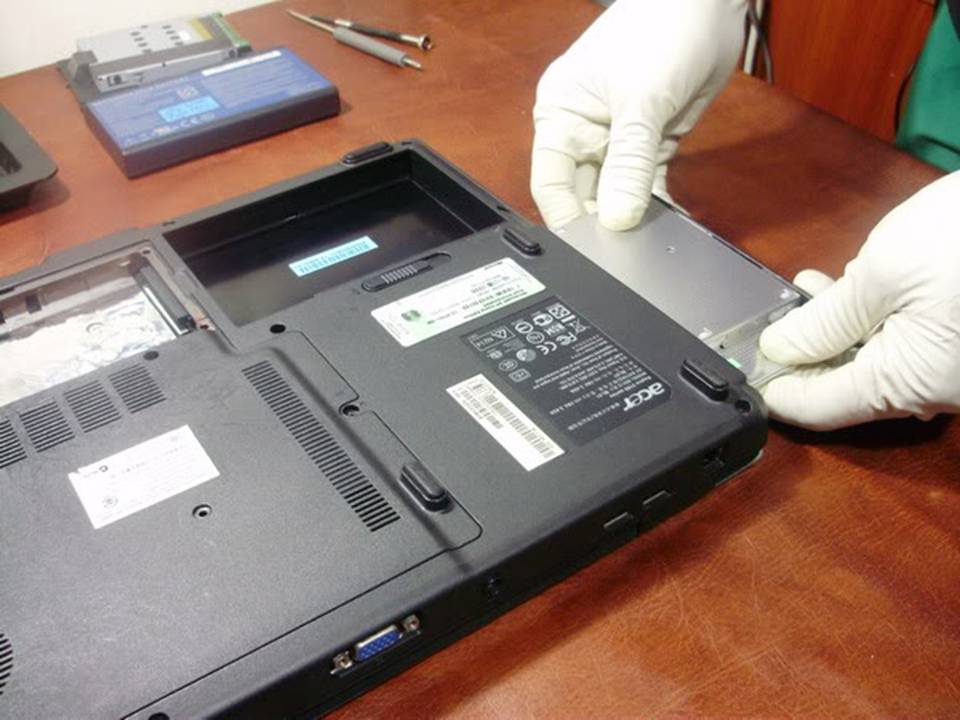

Más conocida como unidad grabadora de CD o que madora de CD. Esta se encuentra asegurada por medio de tornillos que una vez de ser aflojados y retirados se puede jalar la unidad óptica hacia afuera la que la unidad óptica se encuentra conectada a presión con la placa madre por medio de unos pines.


Nota: las unidades ópticas en los portátiles se ensamblan a la placa madre de la misma forma que los discos duros por medio de pines o pormedios de conectores a presión por medio de un puerto en la placa madre. Y físicamente estas unidades van aseguradas con uno o dos tornillos.

Y por ultimo retiramos todos los tornillos internos que quedan a la vista después de retirar todas las tapas inferiores ya que muchos de estos tornillos están sujetando la tapa superior del portátil.
Ya según el modelo que sea el equipo (laptop) es posible que algunos tornillos estén ocultos debajo de algunas piezas.
¿Cómo hacemos para localizar los tornillos ocultos? Los detectamos cuando tratamos de levantar la tapa superior del portátil.


RETIRO DE LA CUBIERTA SUPERIOR DEL PORTATIL.
Para separar la tapa superior del portátil podemos utilizar una tarjeta plástica, nunca utilicemos herramientas que puedan rayar el equipo. La tarjeta la insertamos por cualquiera de los bordes del equipo que muestre una pequeña apertura y a partir de allí continuamos hasta el otro extremo hasta aflojar la cubierta.



vista de la cubierta interna superior del portátil.


Desconexión del cable de la antena (señal inalámbrica): Para poder separa completamente la panta del portátil el cable se retira jalándolo hacia arriba junto con la pantalla.




Luego se retira todos los tornillos restantes que se ven a la vista y que sujetan a la placa madre del chasis del equipo.


Luego continuamos con los conectores restantes en la placa madre estos pueden ser los del sonido a los speakers, a la energía de la batería etc.


Desconexión de los módulos que impiden el retiro de la placa madre del chasis del portátil en este caso nos referimos a panel de switches de encendido y botones de navegación de Internet.


retiro de la placa madre del chasis del portátil.

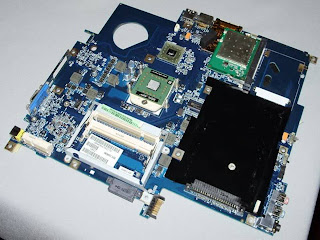

Aquí podemos observar la parte inferior de la placa madre el lado que se ve cuando se retiran las cubiertas de la base del portátil. Y ya podemos observa el microprocesador, los módulos de memoria RAM y el chip de la tarjeta de gráficos (ATI).


DESMONTE DE UNA PANTALLA DE PORTATIL.
1. como hemos dicho desde un principio desconectamos la energía eléctrica y quitamos la batería del equipo. Luego ubicamos y retiramos los tornillos que sujetan el marco de la pantalla. ya que se trata de unos tornillos especiales lo sujetan, estos tornillos están cubiertos por unos tapones de caucho o tapitas plásticas que disimulan la presencia de estos ya que estos se pueden quitar para así poder retirar los tornillos.


2. luego retiramos el marco.


3. luego seguimos con el marco screen retiramos los tornillos que lo fijan a la cubierta superior de la pantalla luego desconectamos el circuito inversor (que está formado por un pequeño bloque) que se comunica con el screen por un cable que cuyo extremo hay un conector.





4. luego desconectamos el cable que comunica el screen con la placa madre.
5. quitamos los tornillos que sostiene el screen.

6. listo ya el screen queda libre para remplazarlo. Cada repuesto tiene un numero de parte para importarlo o identificarlo por internet. El screen tiene sus etiquetas con los números de parte a la vista.


COMO REPARA EL CHIP DE VIDEO DE UN PORTATIL.

1. Debemos de tener todo el equipo desarmado, tener no mas la placa madre sin el procesador para evitar inconvenientes.

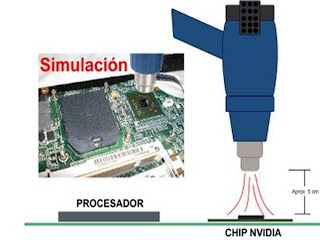

2. Después de haber ubicado el chip de video, procedemos a utilizar una pistola de calor la cual pasaremos por encima del chip para calentarlo lo dejamos por hay un periodo de 30 segundo en tres intentos. Se recomienda poner la pistola a una distancia de 5 cm del chip.

3. Cuando el chip ya se encuentre caliente inmediatamente precedemos a hacer presión firmemente con el mango de un destornillador para así ajustar las soldaduras y reafirmar los contactos.

1. Debemos de tener todo el equipo desarmado, tener no mas la placa madre sin el procesador para evitar inconvenientes.

2. Después de haber ubicado el chip de video, procedemos a utilizar una pistola de calor la cual pasaremos por encima del chip para calentarlo lo dejamos por hay un periodo de 30 segundo en tres intentos. Se recomienda poner la pistola a una distancia de 5 cm del chip.

3. Cuando el chip ya se encuentre caliente inmediatamente precedemos a hacer presión firmemente con el mango de un destornillador para así ajustar las soldaduras y reafirmar los contactos.

4. El siguiente paso es poner la grasa disipadora de calor al procesador y al chip de video pero únicamente se la aplicamos sobre la pequeña superficie oscura sin utilizar las manos ya sea con la misma boquilla del tubito o otra herramienta.

5. una solución que se planteo fue colocar una moneda de cobre entre el chip de video y el disipador de calor remplazando y la espuma. Ya que fue una buena solución, el problema es que no conseguí la moneda, entonces la remplace con un pedazo de aluminio (1cm x 1cm) teniendo en cuenta que el grosor sea un poquitico mayor al espacio entre el chip y el disipador.

entonces colocamos el pedazo de aluminio sobre el chip de vídeo con grasa disipadora y le ponemos grasa encima al pedazo de aluminio y listo le montamos el disipador.

por ultimo ya comenzar a ensamblar el equipo en el mismo orden como lo desarmamos y listo.
recomendación: para alargar la vida de nuestra laptop se recomienda que compres una base de refigeracion para portátiles ya la cual ayudara para el problema del recalentamiento de tu laptop.
